CQ2116

Video Multiplexer

  • 16CH Color Real Time Trine operation Video multiplexer
  • Video Standard:PAL:50fields/second/CH NTSC: 60fields/second/CH
  • Digital Memory:PAL: 720*576 NTSC: 720*480
  • Video Input:16 loops BNC, 1.0Vp-p composite, individually optional 75ohms or Hi impedance
  • Video output:Main Monitor: 1 loop: 1.0Vp-p 75Ω
  • Call Monitor: 1 loop: 1.0Vp-p 75Ω (Switch Function)
  • VCR Input:BNC 1.0Vp-p 75Ω/S-VHS
  • VCR Output:BNC 1.0Vp-p 75Ω/S-VHS
  • Alarm Input:16 Active TTL High/Low Input(one mating connector)
  • Alarm Output:1 Programmable as Normally Open or Normally Close (DB25pin)+5V to +15V or Active High
  • Alarm Duration:Programmable 2-999 seconds, 4 seconds default
  • Alarm Mode:Video Loss Alarm,Video Motion Alarm, External Alarm
  • Display Mode:Sequence Switch,Single picture, PIP, Four pictures,Eight pictures, Nine pictures, thirteen picture, Sixteen picture, Freezing, Zoom
  • Interface Control:RS232/RS485
  • Power Consumption:DC12V 18W
  • Net Weight:2.8kg
  • Ambient Temperature:-30~60

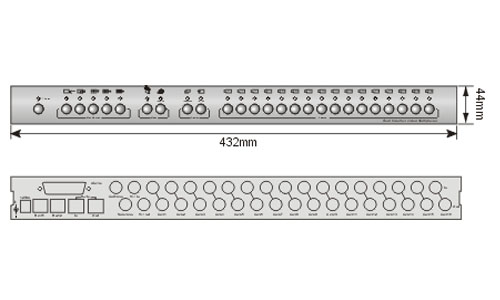

  • Dimension:432mm(W)*327mm(D)*44mm(H)(See System Diagram100)
