• Video Multiplexer CQ2109
  • Click:
CQ2109

Video Multiplexer

  • 9CH Color Real time video multiplexer
  • Video Standard:PAL:50fields/second/CH NTSC:60fields/second/CH
  • Digital Memory:PAL:720*576 NTSC:720*480
  • Video Input:9 loops BNC, 1.0Vp-p composite, individually optional 75ohms or
  • Hi impedance
  • Video output:Main Monitor:1 loop:1.0Vp-p 75Ω
  • Call Monitor:1 loop:1.0Vp-p 75Ω (Switch Function)
  • VCR Input:BNC 1.0Vp-p 75Ω/S-VHS
  • VCR Output:BNC 1.0Vp-p 75Ω/S-VHS
  • Alarm Input:9 Active TTL High/Low Input(one mating connector)
  • Alarm Output:1 Programmable as Normally Open or Normally Close
  • Alarm Duration:Programmable 2-999 seconds, 4 seconds default
  • Alarm Mode:Video Loss Alarm,Video Motion Alarm, External Alarm
  • Display Mode:Sequence Switch,Single picture, PIP, Four pictures,
  • Eight pictures, Nine pictures, Freezing, Zoom
  • Interface Control:RS232/RS485
  • Power Consumption:DC12V 15W
  • Net Weight:2.8kg
  • Ambient Temperature:-30~60

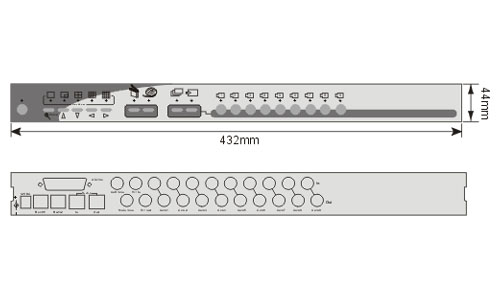

  • Dimension:432mm(W)*311mm(D)*44mm(H) (See System Diagram100)
  • cart
Description:
  • Video Multiplexer
